Как сделать простой отпугиватель собак

Как сделать простой отпугиватель собак

Автор: Flasher
Опубликовано 04.11.2016
Создано при помощи КотоРед.
Участник Конкурса «Поздравь Кота по-человечески 2015!»

Ну не люблю я собак, не люблю и всё тут!

Еще с детства настороженное отношение к уличным стаям собак заставляло искать методы защиты от нападения. Крики неадекватных собаководов, что, мол, собака просто так не нападает, давно развенчаны учеными мужами. Как оказалось, спровоцировать нападение собаки(не дрессированной, конечно) может все что угодно- запах, походка.

В юношестве, увидев описание в Юном технике догчейзера- прибора для отпугивания собак, я загорелся мыслью о создании подобного девайса. Но многочисленные опыты стабильного результата не дали и мысль была отложена на долгие года в далекий закуток сознания. И вот, совсем недавно, попался мне в руки чудодевайс- верх инженерной мысли кЕтаястроения. Естественно, прочитав кучу форумов, я был настроен весьма скептически к кЕтайским пугалкам. Но владелец чудодевайса уверил в его действенности и вручил мне пациента для препарирования и изучения возможности поднять мощность. Со свежей кроной в девайсе и запасным кирпичом в кулаке я направился мимо частных домов. Мирно лежащая и мечтающая о вкусной косточке собака случайно оказалась на пути. Нажимая на кнопку, я в принципе не ожидал никакого эффекта. Ну максимум- заинтересованного взгляда. Но собака, вопреки ожиданиям, подскочила и стала улепетывать во все 4 ноги, помогая себе хвостом и загребая землю зубами так, будто в нее летел булдыжник размером не меньше челябинского метеорита.

Воодушевившись результатами опыта, я решил его повторить. На этот раз две маленькие собачки продефелировали в метре от меня даже не взглянув в мою сторону. А смотреть было на что- посиневшие пальцы, вдавливающие до упора кнопку на приборе и упавшая челюсть вместе с разочарованным взглядом. Хотя в сети гуляют видео как собаки улепетывают от этого прибора (видимо им внушает опасение человек с желтой хренью в руке и сумасшедшим взглядом, а не само воздействие прибора).

Потом, как нормальный естествоиспытатель, я протестировал аппарат на себе. Следуя предупреждениям из паспорта, в ухо совать не стал. Прибор издаёт весьма мерзкий писк, тихий, едва различимый. Если верить мануалу, то частота звука свыше 20 кГц. Панического страха не испытал. Во время экспериментов за мной с интересом наблюдала соседская собака. Ужаса в её глазах рассмотреть мне не удалось. Видно было, что её внимание привлекает не то звук, не то мигание светодиодов, вмонтированных в корпус. Поскольку расспросить ее не представлялось возможным, то впал в некоторую грусть, ибо прибор совсем не вселяет панику, несмотря на заверения китайского паспорта к устройству.

Разозлившись на прибор, я вооружился отверткой и большим тесаком и приступил к вскрытию.

Вот характеристики пугалки:

размер 130мм х 40мм х 25мм.

питается от 9-ти вольтового элемента типа «крона».

3 режима работы: фонарик, тренировка (привлечение внимания собаки), отпугиватель.

Корпус оказался частично склеенным, поэтому пришлось аккуратно его разламывать и доставать потроха. Потроха удивили своей примитивностью.

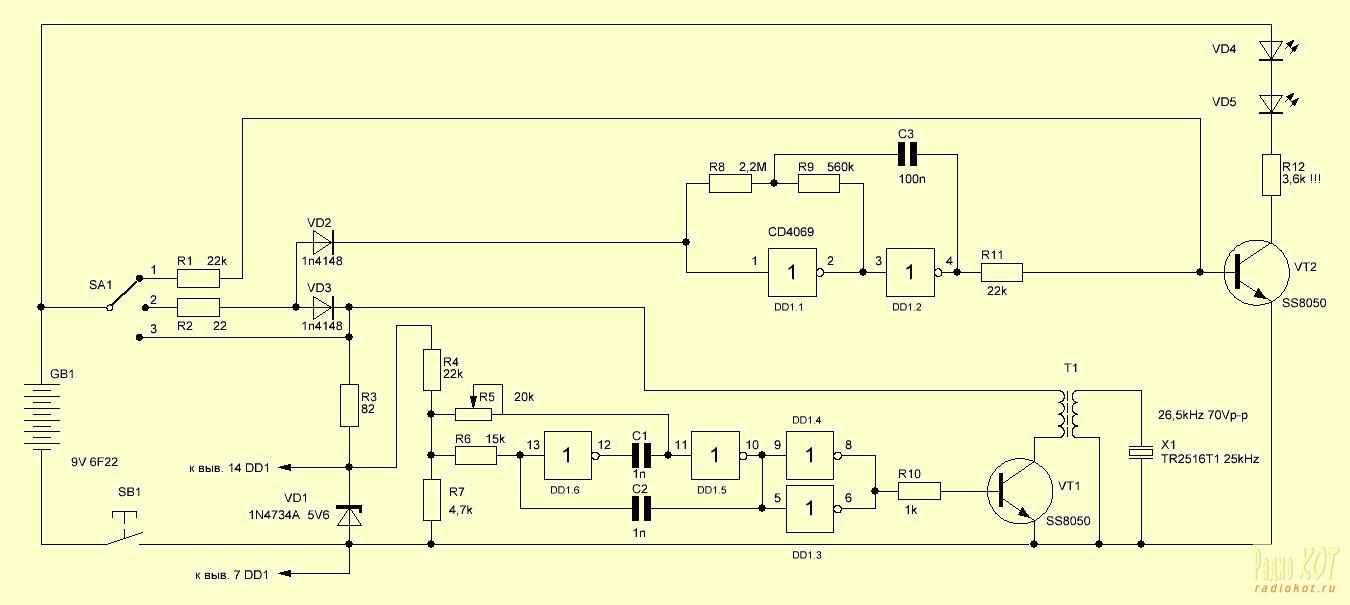

Чтобы разобраться в его работе, срисовал его схему.

На схеме видно, что девайс питается от кроны. Состоит из двух независимых узлов — ультразвуковой пищалки с драйвером и мигалки на светодиодах с генератором.

Различные режимы выбираются с помощью переключателя SA1. В режиме «3» питание подается на оба генератора. Параметрический стабилизатор R3 VD1 формирует напряжение питания на уровне 5,6 вольт для микросхемы DD1, обеспечивая некую стабильность генерируемых частот при изменении напряжения питания.

На элементах DD1.6 и DD1.5 собран симметричный мультивибратор. R4 и R7 формируют начальное смещения для его работы. Подстроечным резистором R5 в некоторых пределах можно регулировать частоту и скважность этого генератора. Настраивается по максимальному излучению звука самим излучателем.

Конденсаторы С1 и С2 пленочные, а не керамические. Это весьма благотворно сказывается на температурной стабильности генератора и предсказуемости его частот.

Пьезокерамические излучатели TR2516T1(ну или кЕтайские аналоги) резонансные и рассчитаны на работу в диапазоне частот 24-26кГц (в приборе выходная частота была установлена на 26,5 кГц). Диаметр 16 мм. Уровень звукового давления не менее 115Дб.

Диаграмма направленности — 72 градуса от центральной оси по уровню 6дб. Их собственная ёмкость 2000пф. Могут быть заменены только на другие, с аналогичными параметрами.

Элементы DD1.4 и DD1.3 буфер-драйвер для выходного транзистора. Их задача — минимизировать влияние нагрузки на элементы генератора и при этом обеспечить выходной ток для открытия транзистора VT1.

В коллекторе транзистора находится первичная обмотка повышающего трансформатора. Выходное напряжение, благодаря емкостному характеру нагрузки, близко по форме к синусоиде с амплитудой 40-55 вольт. Это близко к максимальной амплитуде для подобных излучателей. Выше поднимать рискованно, иначе можно безвозвратно испортить излучатель.

Пульсации на стабилитроне (заметьте, в схеме отсутствует фильтрующий конденсатор по цепям питания) составляют около 0,2 вольт.

На элементах DD1.1 и DD1.2 собран генератор с частотой 16,4Гц. Импульсы с него поступают на транзистор VT2. Зачем там кЕтайцы влепили такой мощный транзистор совсем не понятно. Ведь в токоограничительный резистор светодиодов- 3,6кОм(!).

В режиме «2» питание подается через дополнительную цепочку R2 VD3 в результате частота импульсов падает до 22,5 кГц (из-за просадки питания самой микросхемы и пульсаций в цепи питания 0,7 вольт при свежей кроне) и амплитуда на излучателе также значительно уменьшается.

Через диод VD2 блокируется работа генератора и светодиоды постоянно включены. В «1» режиме питание на генераторы вообще не подается, а просто открывается транзистор VT2 через R1. Вот такая вот экономия батарейки в режиме фонарика.

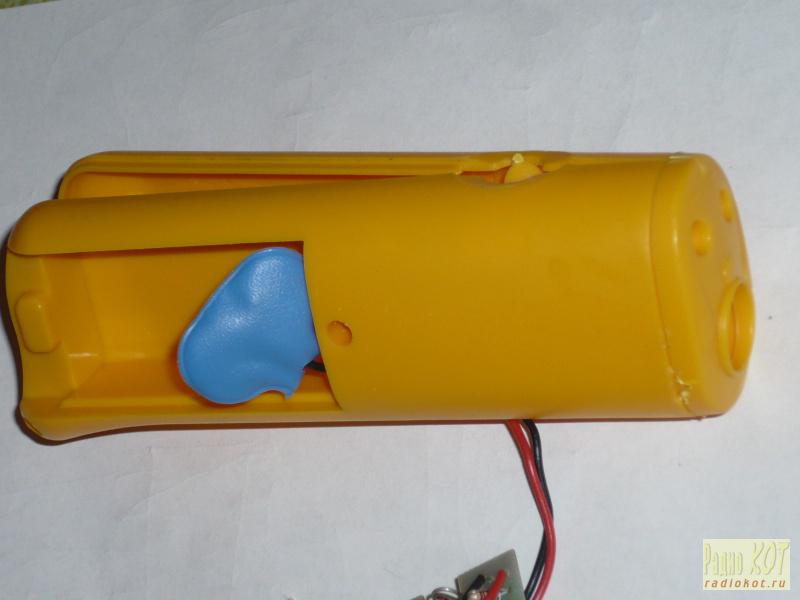

Пожаловался я владельцу этого отпугивателя собак на плохое кЕтайское исполнение. Он мне ответил, что от того варианта хоть собаки убегают. Другие отпугиватели они просто подходят и облизывают. Один такой облизанный отпугиватель он мне и вручил. Тщательно его отмыв, я решил его препарировать.

Открутив 3 винта, я сразу же понял, почему собакам так нравится его облизывать. Внутри оказалась вкусненькая схема на 2 транзисторах. Естественно, что ничего качественного она выдавать не может.

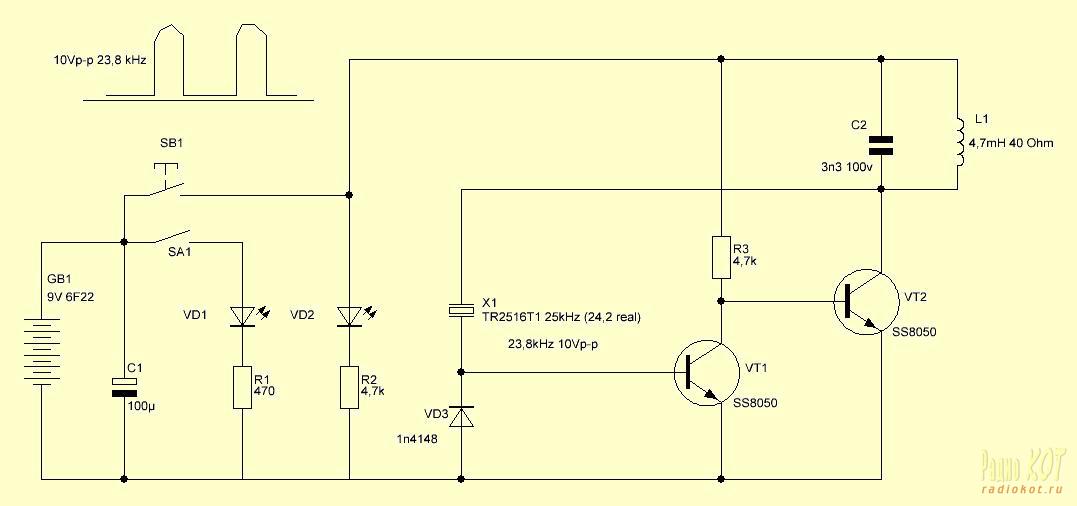

Срисовал весь этот ужас.

Кетайские схемотехники превзошли самих себя. На транзисторе VT1 собран инвертор фазы. Сам излучатель находится в цепи обратной связи от контура до входной цепи генератора. Частота генерации частично зависит от частот настройки контура и от параметров излучателя. Кстати, промеряв с помощью звукового генератора частоту механического резонанса излучателя, узнал что она составляет 24,2кГц. Сам отпугиватель при этом работает на 23,8 кГц-это на 20 процентов меньше мощности.

На частоте резонанса импеданс излучателя минимален, а значит ток, протекающий через него максимален. Что и было зафиксировано осциллографом на последовательно включенном с излучателем резисторе в 1кОм.

При питании от батареи 9в отпугиватель потребляет около 20мА. Экономно, не придерёшься. Когда я поднёс его к пламени зажигалки, обнаружил, что пламя слегка отклоняется от излучателя!

Правда, 10 вольт размаха импульса на излучателе-это смешно. Мощности никакой. Попробовал понастраивать контур в резонанс с механическим резонансом излучателя. Но добился размаха только в 25 вольт. Совсем негусто. Собаки, облизывайте дальше такой отпугиватель!

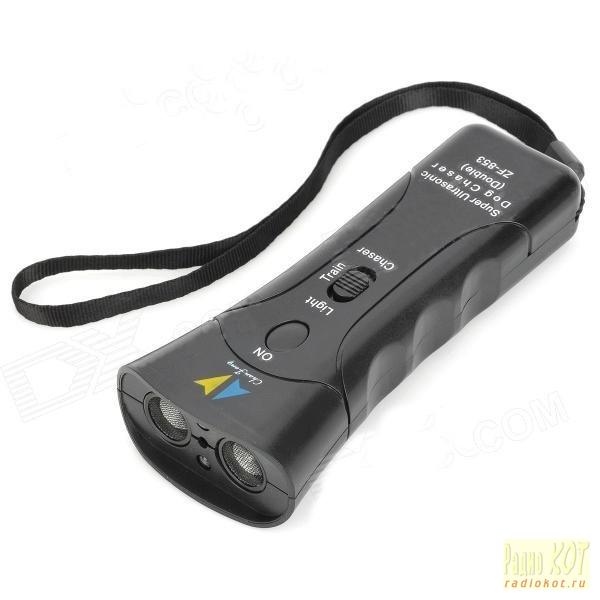

Следующий облизанный отпугиватель выглядел очень грозно. Аж 2 параллельно включенных излучателя и лазерный светодиод посередине. Наверное, для того чтобы было удобнее прицеливаться кидая его в собак.

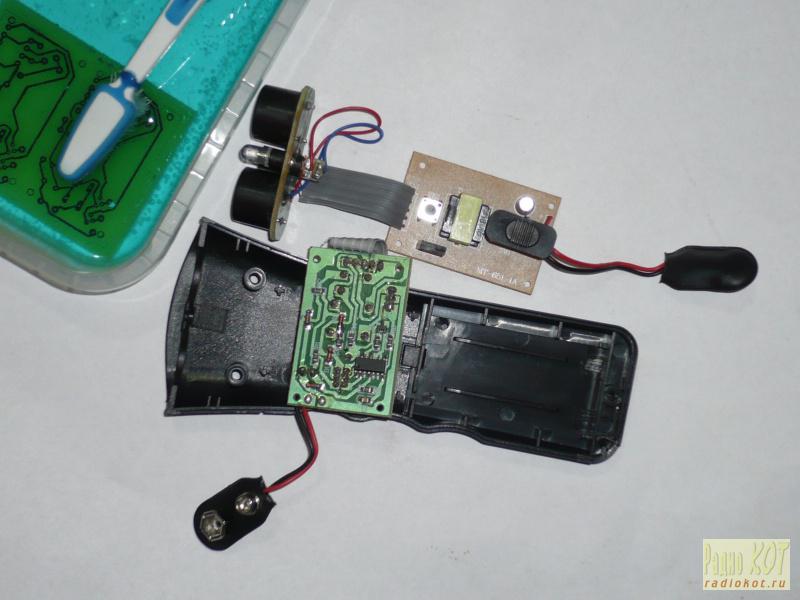

Внутренности похожи на первую схему. Только маркировка со сверхсекретной микросхемы была тщательно удалена напильником лазером. Судя по цепям питания микросхема может быть либо дешевым процессором, либо ШИМом. Разбираться со схемой не было никакого желания. Так как особой хитрости не было. Схема работала так же как и первая, только амплитуда на излучателях была раза в 2-3 меньше. Естественно, собак отпугивалка и не заинтересовывала.

Но два излучателя и удобный корпус очень заинтересовал меня. Возникла мысль собрать самому отпугивалку. Конечно, излучатели и корпус можно купить отдельно. Но стоить они будут в несколько раз дороже чем готовая отпугивалка (7$) у кетайцев.

Перво-наперво, я измерил резонансные частоты излучателей. Для этого подал синусоиду с генератора на цепочку из последовательно соединенных излучателя и резистора с сопротивлением 1кОм. Сигнал контролировался осциллографом на резисторе. На частоте резонанса излучатель имеет минимальный импеданс, а значит, при этой частоте будет наблюдаться максимум амплитуды на резисторе. С удивлением заметил, что излучатели были тщательно подобранны. Частоты резонансов были одинаковы. Впаивая излучатели обратно на переходную платку следует обратить внимание на их правильную фазировку. Один из выводов излучателя помечен кольцом. Соответственно, эти выводы должны соединяться вместе.

Далее, я определился чего я хочу от отпугивалки. Фонарик из нее просто никакой. Мигающие слабенькие светодиоды на собак никак не влияют. Поэтому я отказался от цепей управления светодиодами и лазером.

Так как даже незначительный уход от частоты резонанса приводит к значительному снижению звукового давления от излучателя, то от функции частотной модуляции, которая в теории может присутствовать в отпугивалках тоже отказываемся. Тем более, она отсутствует во всех известных мне отпугивалках. Режим импульсного воздействия ультразвука был также испытан на первой схеме отпугивалки. Различий в результатах отпугивания замечено не было. Поэтому превращаем отпугивалку в относительно мощный генератор ультразвуковых импульсов. Желательно применить отечественную элементную базу. Патриоты мы или где?

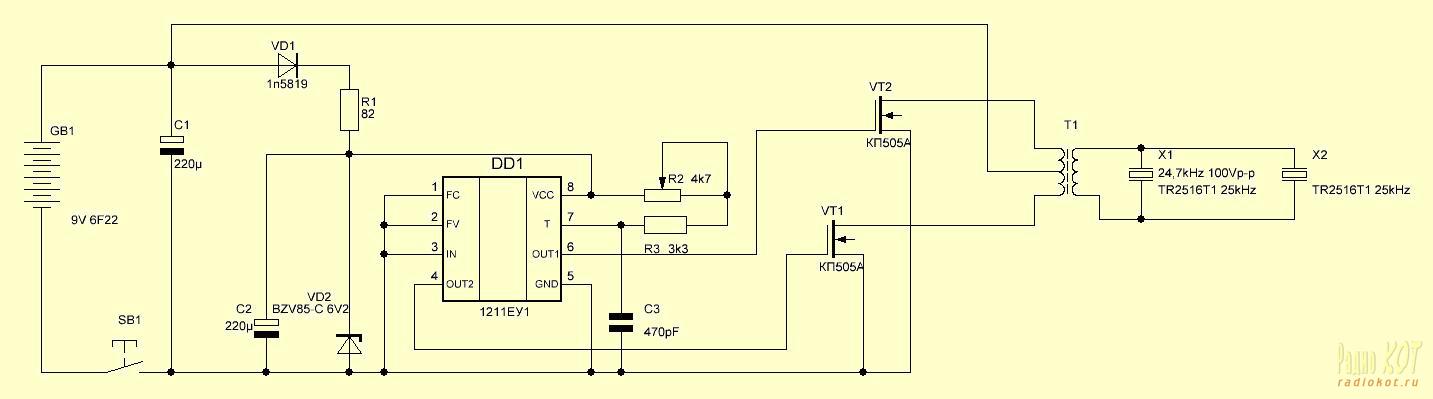

Для этого очень хорошо подходит отечественная микросхема 1211ЕУ1.

Микросхема 1211ЕУ1 представляет собой специализированный контроллер электронных пускорегулирующих аппаратов (ЭПРА) для компактных люминесцентных ламп с питанием от бортовой сети постоянного тока 3. 24 В. Производится по KМОП технологии.

У этой микросхемы наблюдаются следующие интересные особенности:

— Двухтактный выход с паузой между импульсами

— Вход переключения частоты

— Минимальное количество навесных элементов

— Малая потребляемая мощность

— Не имеет аналогов

— Возможность включать и отключать выходной каскад по выводу FV(можно легко организовать импульсный режим работы излучателя).

Питание микросхемы нужно стабилизировать чтобы частота работы не зависела от него. С этой задачей справляется параметрический стабилизатор R1 VD2. Конденсатор С2 накапливает энергию для питания микросхемы, при этом диод VD1 не дает разряжаться этому конденсатору в остальные цепи. От резисторов R2 R3 и конденсатора С3 зависит частота работы ультразвукового генератора. Резистором R2 необходимо настроить ее на частоту резонанса излучателей. К сожалению, выходные каскады микросхемы имеют большое внутреннее сопротивление ключей. Поэтому пришлось применить внешние ключи VT1 VT2 в виде отечественных полевых транзисторов КП505А в малогабаритном корпусе ТО-92. Сопротивление канала транзистора не превышает 0,5 Ом и ток в импульсе может достигать 5,6 ампер. Ключи подают попеременно импульсы на разные части первичной обмотки повышающего трансформатора T1. Трансформатор T1 выполнен на ферритовом кольце М2000 К16х9х6. Первичная обмотка мотается поверх вторичной. Первичная мотается в 2 провода с соединением противоположных концов. Количество витков по 18. Количество витков вторичной обмотки- 130.

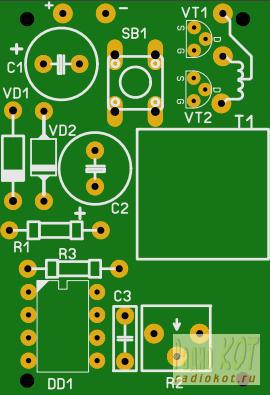

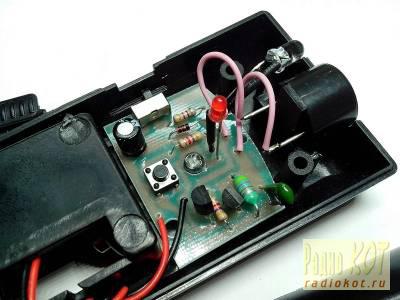

Устройство собрано на печатной плате с размерами аналогичными родной плате устройства.

Плата выполнена по технологии ЛУТ.

При наладке нужно резистором R2 установить частоту работы ультразвукового генератора равной частоте резонанса излучателей. Проверить работу устройства можно направив излучатели на пламя свечи. Оно должно значительно отклоняться.

Ток потребления устройства около 200 мА. Поэтому, чтобы напряжение не сильно проседало, нужно использовать только качественные и дорогие кроны.

Амплитуда импульсов на излучателе не должна превышать 60 вольт кратковременно.

В эффективности работы отпугивателя можно убедиться, посмотрев видео.

Источник

Как сделать отпугиватель собак своими руками: несколько простых вариантов

Бродячие собаки способны причинить немало бед: сильно напугать малыша, укусить прохожего и порвать ему одежду, нанести сильные травмы, если стая большая и агрессивная. Особенно не любят собаки велосипедистов, с ненавистью облаивая людей на этом виде транспорта. Приходится нелегко порой и почтальонам, и обычным прохожим, шедшим сквозь пустырь, облюбованный животными.

Поэтому неплохо иметь с собой защиту, способную отпугнуть четвероногих агрессоров. К слову, можно и своими руками эту защиту соорудить. Дальше читайте, как можно изготовить химический или электронный отпугиватель собак своими руками, смотрите схемы, создавайте шедевры!

Изготовление простого химического приспособления

Что понадобится

Для химического отпугивателя:

Второй вариант химического отпугивателя:

  • перец черный молотый;
  • махорка;
  • порошок горчицы.

О том, как изготовить своими руками маломощный отпугиватель собак, расскажет данное видео:

Технологии изготовления

  • Проще всего сделать имитацию перцового баллончика, взяв бутылку пластиковую емкостью до 0,5 литра, наполнив ее уксусом и насыпав чайную ложку перца. Затем взболтать и надеть распылитель. Однако носить с собой такое не слишком удобно.
  • В другом варианте покупают самую «ядреную» дешевую махорку, тонко измельчают вместе с черным перцем в кофемолке и получают очень едкую кайенскую смесь. Для усиления эффекта добавляют порошок горчицы. Засыпают всё в небольшую пластиковую емкость, которую легко открыть. в случае угрозы наносят на собаку (нос, глаза, пасть). Еще можно начинить этим хлопушку и стрельнуть издалека.

О том, как сделать хоть и не самый, но достаточно мощный самодельный ультразвуковой отпугиватель собак своими руками, с полезной схемой расскажем ниже.

Как сделать ультразвуковой отпугиватель собак своими руками

Такие устройства называют также догчейзерами – взято из английского языка. Действие аппарата основано на ультразвуковом излучении, которое люди не чувствуют, а вот собаки реагируют на него, пятясь и убегая.

Что понадобится

Вариант 1

Ультразвуковой прибор схема один:

  • пьезоизлучатель (можно вытащить из колонки, динамика, музыкальной шкатулки, калькулятора);
  • батарея типа «Крона» с напряжением 9 вольт или типа «L1028» на 12 вольт, можно взять два аккумулятора от мобильного телефона (литий-ионные);
  • микросхема К5 61ЛА7 или К176ЛА7, К1561ЛА7, 564ЛА7;
  • три кремниевых малогабаритных диода;
  • пять конденсаторов;
  • пять резисторов на 100 килоом;
  • резистор на 33 килоома;
  • резистор на 2 килоома;
  • четыре транзистора из серии КТ3102 или КТ3107;
  • один транзистор кремниевый, имеющий коэффициент усиления тока базы не менее 30;
  • выключатель;
  • текстолит;
  • припой и паяльник.

Неплохое приспособление для отпугивание собак можно произвести при помощи данного видеоролика:

Вариант 2

Ультразвуковой прибор схема два:

  • резисторы постоянные мощностью 0,25 Вт – пять штук;
  • резистор переменный;
  • пьезоизлучатель (например, ЗП-1, ЗП-18, ЗП-25);
  • два транзистора (типа КТ361Б или 2T3307A, 2T3307V, КТ3107);
  • два обыкновенных керамических конденсатора;
  • диод КД503А (защитный);
  • тумблер;
  • текстолит;
  • припой и паяльник;
  • батарейка типа «Крона» на 9 вольт, аккумулятор или блок питания, имеющий напряжение от 1,5 до 15 вольт.

Давайте рассмотрим далее простой отпугиватель собак своими руками, а после — и более мощный вариант изготовления.

Еще один вариант отпугивателя собак самодельного типа рассмотрен в данном видео:

Технологии изготовления

Вариант 1

Здесь нам понадобится всего одна микросхема и пять транзисторов. Два резистора вкупе с логическими элементами и конденсаторами составляют мультивибратор прямоугольных импульсов частотой полтора герца. А второй мультивибратор, включающий в себя уже другие два резистора и конденсатора, а также логические элементы микросхемы, выдает уже прямоугольные импульсы 20 килогерц.

Выходные импульсы усиливаются транзисторным мостом, имеющим в качестве нагрузки пьезоизлучатель. Его можно заменить для увеличения дальности автомобильной пьезосиреной.

Схема изготовления отпугивателя собак

Вариант 2

Более простая, содержит всего тринадцать элементов. Пять выводных резисторов служат для снижения напряжения и ограничения силы тока. Также они задают рабочие точки двум транзисторам, образующим частотный контур вместе с конденсаторами.

Переменным резистором регулируется частота ультразвука. Подбираем его по мощности. Защитный диод служит одной цели: он спасает прибор, если нечаянно полюса источника питания будут перепутаны. Напряжение его может быть от 1,5 до 12 вольт. Чем оно выше, тем мощнее испускаемые колебания.

Схема изготовления отпугивателя собак

Отпугиватель для собак — вещь хорошая и действенная. Если же самостоятельное изготовление прибора вам не особо интересно, то можете почитать о том, как выбрать подобное устройство, а также изучить некоторые модели прибора, например, популярные Кобру, Гром-125 и 250, а также Dazer II.

Источник

Отпугиватель собак: обзор схем для изготовления своими руками || Отпугиватель собак: обзор схем для изготовления своими руками

Схема отпугивателя собак забугорная

В схеме (полнорозмерная схема здесь) в качестве генератора используется стандартный таймер 555 на микросхеме IC1, работающий на частоте 40 кГц (раздражающая частота для собак и кошек).

Для увеличения мощности сигнала использован усилитель на транзисторах TR1-TR4. Второй аналогичный таймер 555 IC2 формирует противофазный сигнал. Схема оптимизирована для получения высокой выходной мощности на ультразвуковых частотах. В качестве излучателя используется ультразвуковой преобразователь. Можно применить сдвоенный таймер 556.

Эффективность схемы была проверена путем уменьшения частоты генератора до слышимого уровня и замены ультразвукового преобразователя громкоговорителем. Прибор запитывался от внешнего источника и при потребляемом токе 4 А мощность сигнала достигала 110 дБ!

Схема потребляет довольно большой ток. Поэтому для ручного исполнения выключатель питания лучше выполнить в качестве кнопки для кратковременного включения. При использовании устройства в стационарном режиме, чтобы предотвратить, например, нежелательные повреждения сада или клумбы лучше применять свинцово-кислотные аккумуляторы, при этом желательно управлять устройством какими-либо датчиками движения. (D. Stringwell, Scunthorpe, North Lines, «Everyday Practical Electronics», December 2003)

Как отпугнуть собаку: химический отпугиватель

Химический пугач для собак зачастую является самым надёжным средством, защищающим от агрессивных животных. При его использовании важно не переусердствовать и использовать минимальную дозу, при необходимости увеличивая её.

Если собаки посещают огород или участок, целесообразно установить стационарный отпугиватель
ФОТО: groundhogrepellent.com

В химический дайзер заливают средства, токсичные для животного, и, в большинстве случаев, для человека. Попадая на кожу и слизистые оболочки, средство вызывает раздражение. Такой способ защиты от стаи собак может показаться не самым эффективным, если неправильно использовать дайзер.

Устройство нужно носить с собой, и, в случае нападения собаки, жидкость разбрызгивается на животное. Действовать нужно крайне осторожно, поскольку разъярённая собака может причинить ещё больше вреда. Другая опасность кроется в том, что при нападении большой стаи может не хватить времени, чтобы распылить средство.

Сделать химический отпугиватель легко и в домашних условиях. Для наполнения бутылки с водой используются острые компоненты: уксус, горчицу, молотый чёрный перец. Использовать такую смесь можно лишь в крайних случаях.

Время от времени устройство необходимо подзаряжать
ФОТО: ataman77.ru

Химический состав заливается в пластиковую бутылку, в которую вставляется распылитель. Жидкость после добавления всех ингредиентов нужно хорошо взболтать и плотно закрыть. Поскольку заранее невозможно угадать, какой запах отпугивает собак, рекомендуется использовать самые раздражающие ароматы.

Что такое отпугиватель для животных?

Отпугиватель для собак может быть сделан в нескольких вариантах. Любой отпугиватель еще называют – дазером. Это может быть как химический прибор, так и электронный. Их мощность зависит от типа устройства. Самые мощные работают на расстоянии примерно 13 метров. Такой результат получиться, если применять ультразвуковой отпугиватель. Это самый оптимальный вариант, с ним не будет страшно ходить вечерами по улицам.

Стоимость аппаратов, которые пугают животных, не дешевая, поэтому многие люди изобретают самодельный электрический или химический отпугиватель. Сделать самому аппарат будет намного выгодней, чем его купить. Но чтобы начать делать простой отпугиватель для собак, необходимо запастись терпением и конечно иметь специальные знания. Если человек не понимает, как его делать, то лучше приобрести уже готовый и не тратить свое время.

Ультразвуковой отпугиватель для собак, изготовленный своими руками, самый мощный и безопасный. Человек сможет себя защитить и в то же время не травмироваться. Прибор просто дает сигнал, который слышат только животные. На ультразвук сильной мощности псы откликаются достаточно резко. Они сразу отворачиваются от человека и убегают. Важно то, что прибор хорошо пугает не только одну собаку, но и целую стаю. Число питомцев на способность прибора никак не действует.

Действует аппарат даже на достаточно длинной дистанции. И чем ближе стоят животные, тем сильней будет звук.

Чем отпугивать собак

Отпугнуть собак звуком или неприятным для них запахом может каждый. Для этого не обязательно приобретать дорогостоящие аппараты, можно изготовить устройства самостоятельно или воздействовать на вкус и обоняние животного. Сложность заключается в том, чтобы подобрать действительно эффективное средство, а не пробудить дополнительную агрессию в животном, и желательно не навредить ему.

В продаже имеются приборы, воспроизводящие звук, отпугивающий собак
ФОТО: selcdn.fedsp.com

Самостоятельно можно использовать средства, воздействующие на вкус животного. Попробовав неприятный на вкус кусок мяса, собака больше не пожелает возвращаться на участок, поскольку будет думать, что на нём нет ничего съедобного. Как и люди, собаки не любят горькое. Однако данный способ отпугивания не всегда является лучшим вариантом по двум причинам: у животного может развиться аллергия, либо собака просто не отреагирует на раздражитель.

Некоторые модели можно устанавливать возле дома
ФОТО: f.allegroimg.com Отпугиватель с фонариком создаёт дополнительную защиту
ФОТО: ataman77.ru

Также можно использовать прибор, воспроизводящий звук, который отпугивает собак, но этот метод защиты тоже не даёт 100% гарантии. Для защиты участка имеется ещё один, более действенный метод – подключение системы автоматического полива.

Как только стая животных приходит на участок, срабатывают датчики движения, и включается вода. Двух-трёх включений может быть достаточно для того, чтобы собаки переместились в другую зону.

Отпугивание собак ультразвуком

Ультразвуковой отпугиватель собак, сделанный своими руками, тоже подходит для ношения с собой. Изготовить довольно мощный ультразвуковой отпугиватель собак можно самостоятельно, для этого нужно действовать по инструкции.

Важно помнить, что животное, испытывая дискомфорт, может использовать агрессивный метод защиты. Средства для отпугивания собак на улице применяются только в том случае, если стая действительно представляет опасность для человека.

Технология производства

Самый легкий вариант без электричества – это пародия перцового баллончика. Для этого нужно взять емкость пластиковую 0,5 литров и заполнить ее полностью уксусом. Далее насыпаем 1 ложку перца. Потом колотим и одеваем распылитель. Но не всем будет удобно носить бутылку с собой.

Для второго варианта приобретают хорошую махорку, мелко ее нарезают и перемешивают с перцем. Чтобы усилить эффект насыпают еще горчицу. Все продукты насыпают в бутылку, которую будет не тяжело и быстро открыть. Если собака начала приставать, всю смесь бросают ей в глаза, в нос и пасть.

Принцип действия

Ультразвуковое устройство подает направленный звуковой сигнал в сторону животного. Чтобы человек не ощущал дискомфорта, частота сигнала выше, чем способно услышать ухо человека. Собака слышит резкий звук, который по мере ее приближения усиливается. В итоге от испуга пес начинает паниковать и спасается бегством. Дальность действия прибора составляет 15-20 м. Наиболее мощные модели оказывают воздействие и на 30 м.

Так как ультразвуковой отпугиватель собак использует звук, устройство не всегда подействует, в частности, если животное глухое, больное бешенством или у него опущены уши. Кроме того, на дрессированных собак оно тоже может не подействовать.

Не стоит также применять прибор на спокойных животных, ведь это может их разозлить.

Для дополнительной защиты на ультразвуковой отпугиватель собак устанавливают специальное приспособление – мощный светодиодный фонарь. Он ослепит собаку и поможет прогнать ее, если отпугивающий звук не подействовал.

Питают электронный отпугиватель собак батареи. Их нужно менять, не дожидаясь разрядки, так как это влияет на мощность.

Имитация перцового баллончика

Суть в том, чтобы носить с собой порошок или жидкость, которые легко распылить вокруг себя. Лучшее решение — небольшая пластиковая бутылка (0,33 л) со спорт-насадкой или поильником. Они закрываются сверху откидным колпачком — легко застегнуть, легко открыть.

Первый метод — с перцем:

  1. Берём бутылку со спорт-насадкой (она герметично защёлкивается, так что жидкость не разольётся в рюкзаке или сумке).
  2. Заполняем столовым уксусом.
  3. Заправляем 1 ч. л. чёрного или красного молотого перца.

С помощью мощной струи можно отпугнуть всех собак. Но тут главное не перепутать и не схватить «пугач» вместо питьевой воды.

Метод второй — с табаком:

  1. Покупаем ядерную махорку.
  2. Засыпаем в кофемолку.
  3. Туда же отправляем чёрный перец.
  4. Всё прокручиваем в пыль.
  5. Можно досыпать горчичный порошок.
  6. Ссыпаем всё в бутылку с поильником либо в пластиковую банку из-под чистящего порошка (с дырками и закрывающим клапаном).

Плюсы и минусы

Безусловным плюсом всех отпугивающих устройств считается их безопасность для человека, а также:

  1. Моментальное воздействие на животное ультразвукового или электронного прибора.
  2. Удобство при использовании, достаточно вынуть из чехла кармана, либо нажать кнопку, имеющуюся на всех современных приборах.
  3. Высокая эффективность устройств.
  4. Эффективность работы приборов независимо от времени суток погодных условий.
  5. Компактные размеры защитных устройств.
  6. При использовании не требуются навыки.
  7. Начинают действовать на расстоянии 25-30 метров.

Отпугиватель собак стационарный

Частота звука стационарного устройства позволяет отогнать животных, без причинения им вреда. Если использовать сигнал несколько раз, вскоре собаки будут избегать вашего участка и двора.

Это самый простой, гуманный и доступный способ для разгона стаи собак от территории дачи или загородного дома.

Отличие стационарного устройства от остальных – в его неподвижности. Оборудование устанавливается на прочной опоре и закрепляется с помощью шурупов. Чтобы работа устройства была эффективной, его необходимо использовать только на ровной местности, которую не закрывают деревья и другие дома. Сделать такой прибор можно самостоятельно. Для этого в корпус яркого фонарика добавляются высоковольтные провода, которые припаиваются к кнопке.

Ультразвуковой аппарат своими руками

Прибор работает от звука, который слышат только собаки, людям такой звук абсолютно безопасен.

Первый вариант

Схема имеет вид мощного отпугивателя для собак, она состоит из таких деталей:

  1. Динамик, из которого будет доноситься звук. Можно взять из калькулятора, колонки или шкатулки.
  2. Батарея Крона, которая должна иметь 9 вольт или 12 вольт. Прекрасно подойдут обычные телефонные аккумуляторы.
  3. Схема К5 61ЛА7 или К176ЛА7.
  4. Три кремниевых малоразмерных диода.
  5. Пять штук конденсаторов.
  6. Пять резисторов по 100 килоом.
  7. Один резистор на 33 килоома, и еще один на 2.
  8. Четыре штуки КТ3102 транзистора.
  9. Транзистор кремниевый, который обладает током не меньше чем на 30, одна штука.
  10. Включатель.
  11. Текстолит.
  12. Припой и паяльник.

Вторая схема

Для второй электросхемы понадобиться:

  1. Резисторы, мощность которых 0,25 Вт пять штук.
  2. Переменный резистор.
  3. Динамик – ЗП-1, ЗП-18, ЗП-25.
  4. Два транзистора, таких видов, как КТ361Б или 2Т3307А, 2Т3307V.
  5. Два простых конденсатора керамических.
  6. Диод один защитный КД503А.
  7. Тумблер.
  8. Текстолит.
  9. Припой с паяльником.
  10. Батарея на 9 вольт, аккумулятор или источник питания с интенсивностью от 1,5 до 15 вольт.

Способы защиты

Чтобы отпугнуть диких и одичавших животных, применяются различные средства. Например, для охраны домов и участков применяется стационарный ультразвуковой отпугиватель собак. Устройство позволяет оставлять дачу или приусадебный участок без присмотра во время отсутствия хозяев. Схема работы схожа с переносным устройством. Питание подается от сети, а работать оно начинает, когда срабатывает датчик движения. Помимо собак, устройство работает как отпугиватель кошек, лис, а также грызунов. Частота подачи звука меняется, чтобы животные не привыкли и продолжали бояться заходить на территорию.

На человека большинство приборов не оказывает ощутимого воздействия. Наиболее мощные модели могут вызвать головную боль и звон в ушах.

В качестве отпугивателя эффективно применяется электрошок. Резкий звук разряда и вспышки с выделением большого количества озона пугают животных уже на расстоянии 10-20 м. Зачастую его устанавливают на велосипед, чтобы не доставать во время движения.

Кроме электронных, используют и более традиционные средства отпугивания собак, в частности, репелленты и смеси. Схема их работы проста – они выделяют неприятный запах. После обработки территории по периметру животные перестанут на нее заходить. Существует также собачий и кошачий вариант.

Для туристов и спортсменов может быть актуально сделать самодельный отпугиватель собак. Он представляет собой аналог газового баллона. Состоит из емкости, в которую помещается смесь уксуса и перца. Данный вариант негуманный, но очень эффективный. Используют и другие смеси, в частности, на основе махорки.

Можно сделать самодельный ультразвуковой отпугиватель, если нет доверия к эффективности продаваемых устройств. Это потребует некоторых знаний в электротехнике.

Иногда лучшая защита – нападение. Если прибора под рукой нет, а вас окружает озлобленная стая, можно просто наклониться к земле и сделать вид, что поднимаете и бросаете камень. Такой прием отпугнет псов. Собаки – это животные, разума они лишены, а инстинкт заставляет их бояться подобных жестов.

Электрический отпугиватель собак: комплектующие и правила сборки

Пример самодельного отпугивателя от собак

Из-за незнания принципов работы электрического дайзера его часто путают с обычным электрошокером. Многие сразу отказываются от покупки такого отпугивателя, поскольку это противоречит их представлениям о гуманном отношении к животным.

Чтобы изготовить электрический отпугиватель собак в домашних условиях, понадобятся такие элементы: бутылка из пластика, высоковольтный модуль, микро-кнопка и пальчиковая батарейка. Технология создания самодельного устройства проста:

  1. Скрепить пальчиковую батарейку и модуль при помощи изоленты.
  2. Припаять к поверхности батарейки кнопку и провода.
  3. После изготовления основы для отпугивателя следует обрезать электрические провода.
  4. Отрезать от пластиковой бутылки горловину, получив диффузор для усиления звукового сигнала и защиты от напряжения.
  5. Надеть диффузор на электрический модуль, сделав небольшие надпилы на горловине.
  6. Хорошо проклеить место соединения горловины и модуля.

Наглядную информацию об изготовлении электрического отпугивателя собак можно получить из видеороликов на Ютуб, которые снимают люди со специальными техническими навыками. Там же электродайзер показан в действии: внезапный треск электрических разрядов действует на собак угнетающе, и они прячутся. Неважно, с каким количеством бродячих животных предстоит столкнуться, громкие разряды электрического отпугивателя заставят разбежаться всех.

Бродячие псы живут по другим законам, и предугадать их поведение в той или иной ситуации сложно. Из-за испытаний, которые ежедневно приходится выносить уличным животным, они озлобляются и все чаще бросаются на прохожих.

Самодельный отпугиватель собак защитит человека всегда, главное, держать прибор при себе. Никто не знает, где случится опасная стычка со стаей: во время вечерней прогулки, в малознакомом районе, на подходе к дому. Бездомные псы могут делить добычу, территорию или гоняться за сукой, не следует специально привлекать к себе внимание и пытаться утихомирить животных. Задача № 1 в этой ситуации — как можно скорее покинуть опасную территорию, но, если не получилось, воспользоваться отпугивателем.

Электронный отпугиватель собак

Мощный электронный прибор может разогнать даже большую стаю, если его правильно использовать. Потребуются конденсаторы, резисторы и вибратор. После соединения и запаивания всех деталей при нажатии кнопки срабатывает сигнал, при котором выделяются прямоугольные импульсы.

Также используется мощная батарея из 6-10 гальванических деталей и аккумулятор. Время от времени прибор необходимо заряжать для того, чтобы он не выключился в самый неподходящий момент. В качестве корпуса для отпугивателя можно использовать разобранную рацию. Важно помнить, что звуковой отпугиватель собак может быть слишком сильным для животного, и оно начнёт проявлять ещё больше агрессии.

Советы, рекомендации

  1. Не экспериментируйте устройство на своих домашних животных, при направлении на них отпугивателя вы можете остаться без их доверия в дальнейшем.
  2. Устанавливайте ту частоту, которую рекомендует производитель, при ее превышении устройство быстро выйдет из строя.
  3. Обычно прибор рассчитан на 30 метров, что не позволит животному вторгнуться в вашу территорию.
  4. При выборе готового устройства обращайте внимание на стоимость, удобность конструкции, качество всех комплектующих, марку изготовителя, технологию производства.
  5. Учтите, что дешевые приборы могут быть неэффективными, ненадежными, не соответствовать тем параметрам, которые указаны в документации.
  6. Заранее выберите для себя приемлемый тип прибора, при ношении в кармане лучше покупайте портативную модель. Если нужно установить на дереве, стене, выбирайте стационарное устройство.
  7. Новой и качественной моделью считается Кобра с 4 – мя режимами работы, ее можно использовать в качестве охранной системы. Маленькое карманное устройство – Оса, стоит всего 1200-1500 рублей, эффективное и удобное для ношения в кармане.
  8. Ультразвуковое устройство с мощностью в 130 дБ отличается высокой громкостью. При расстоянии в 1 метр для собаки – это шум реактивного самолета, воздействует на животное просто оглушительно, тем самым можно привести его в агрессивное состояние, вы сделаете только хуже и себе в частности.
  9. Не торопитесь применять устройство, если собака смирная и вовсе не стремится причинить вам зло.
  10. Расстояние в 4-15 метров считается большим для эффективной работы отпугивателя, может просто не подействовать на животное, на дистанции потерять свою силу. Учитываете дальность прибора при покупке или самостоятельном конструировании модели.
  11. Не устраивайте панику при приближении животного, не делайте резких движений. Держите палец на кнопке, при атаке лучше подпустить хищницу поближе, шум подействует оглушающе, и чем расстояние меньше, тем прибор сработает эффективнее.
  12. Не играйте с отпугивателем, не включайте его без надобности, направляя например, на смирную, ни в чем не повинную собачонку.
  13. 13.Не давайте баловаться прибором детям, лучше научите, как правильно с ним обращаться.
  14. Не будьте провокаторами, настраивая домашнее животное против вас, с включенным устройством можете спровоцировать агрессию, только зачем это вам.

Область применения

Можно по-разному использовать ультразвук для отпугивания собак: защищать себя, своих родных, дом или приусадебный участок. На прогулке со своей собакой ее можно защитить от нападения. Кроме того, прибор позволяет дрессировать животное, сделав его послушным.

Нужно помнить правила работы с устройством. Батарея должна быть заряжена всегда. Прибор следует направлять на агрессивное животное с отклонением не более 5°. Если звук не действует, не забывайте включать фонарь.

С момента столкновения у вас есть буквально несколько секунд, чтобы применить свой отпугиватель. Поэтому носить его нужно в кармане. Применять прибор можно, не доставая его из одежды, необходимо лишь нажать на кнопку.

Не стоит провоцировать агрессию животного. Лучший способ избежать нападения – не приближаться к источнику опасности.

Пугач-взрывчатка

Помимо жуткой вони собак отпугивают громкие звуки (они и на людей-то действуют, а у животных слух ещё тоньше). Плюс в том, что ни одно животное не пострадает, так что ваша совесть будет абсолютно чиста.

Инструкция:

  1. Заворачиваем в картон петарду, чтобы от верха трубки до запала осталось примерно 8 см.
  2. Вклеиваем на стенку внутрь трубы серные полоски от коробка спичек.
  3. Спички собираем в сноп и сцепляем канцелярской резинкой.
  4. Ставим их в трубку, головками вниз, но так, чтобы они не касались запала.

Как это работает: если напали собаки, нужно с силой ударить по спичкам, они чиркнут о полоску, вклеенную внутрь трубки из картона и зажгут петарду. Бросайте собакам под лапы. От шума и огня псы забудут, как кусаться.

Важно
Не полагайтесь на приложения для смартфона, якобы генерирующие ультразвук. Для таких частот динамик телефона слишком слабый — пугач не будет работать.

Подведем итог

Применять средство для защиты или нет, каждый человек решает сам. Важно защитить детей от злых животных. Если человек боится собак, то лучше сделать отпугиватель своими руками или приобрести готовый прибор. Если он будет всегда находится в кармане, человек будет спокойно себя вести и не бояться ходить по улицам.

Таким образом, если человек уверен в своей защите, он будет в хорошем психологическом расположении. Поэтому не важно, какой именно будет отпугиватель, самодельный или купленный, главное соблюдать правила применения, чтобы не травмировать себя.

Заключение

Пользоваться ли индивидуальными средствами защиты, каждый решает для себя сам. Дети, спортсмены, туристы – вот основные жертвы нападений. Если вы испытываете страх, тогда стоит приобрести такой прибор. Наличие отпугивателя не означает, что его непременно используют, он может вообще вам не пригодиться. Однако устройство дает чувство уверенности и безопасности, а значит, и психологический комфорт. И не столь важно, будет это отпугиватель собак, своими руками выполненный или купленный в магазине. Главное, прибор дает возможность избежать травм и неприятных последствий от укуса.

Источник



Отпугиватель собак своими руками – пошаговая инструкция

Виды отпугивателей

  1. Ультразвуковая модель посылает по направлению к собаке сигналы ультразвука с большой мощностью. Ультразвук действует угнетающе на собак, заставляя их развернуться и даже прибегнуть у бегству в то время, как для человека прибор совершенно безопасен. При приближении собаки сигнал усиливается, животное начинает чувствовать дискомфорт. Прибор компактен, можно носить с собой в сумке, кармане. При приближении зверька будет реагировать, а сигнал – нарастать. С отпугивателем не страшна целая свора собак, что очень удобно, можно обойтись без крови и жертв. В интернете немало электросхем данного устройства, поэтому при необходимости можно собрать его самостоятельно, а комплектующие купить в любом радиомагазине. Устройство достаточно простое, да и обойдется вам намного дешевле.
  2. Электрический прибор или электрошокер не менее популярен. Тоже компактный, при нажатии на кнопку издает характерный треск, то есть выделяется озон, неприятный для собачьего осязания. Прибор опасен для приближающегося пса, при уменьшении расстояния может ударить током, временно парализовать. Также устройство заставит собаку разомкнуть челюсти, если пес все-таки вцепился в вас.
  3. Газовый в виде газового баллончика с химическим наполнителем внутри. Покупая баллончик, обратите внимание на его технические характеристики, поскольку не все средства эффективны, при нападении пса средство может просто подвести. При распылении собака должна кинуться, убегать и больше не проявлять агрессию. В принципе и газовый пистолет можно соорудить самостоятельно, наполнив патроны красным жгучим перцем. Можно устройство оставить на холостых. Эффективен против собак звук, также устройство можно выполнить со световым сигнальным отражателем.
  4. Отпугиватель – запах. Всем известно, что у собаки отличный нюх и им совсем не по нраву, например, запах медицинского, или изопропиленового спирта. Вам лишь достаточно смочить тампон. Но, минус у данного способа большой – спирт быстро испаряется, то есть его при выходе на улицу нужно носить его постоянно с собой. Раздражающе на нос, кожу, глаза собаки действует острый стручковый перец, также запах лимона, апельсина, уксуса.

Принцип работы

Внутри корпуса ультразвукового отпугивателя расположен генератор с электросхемой и с высокочастотными импульсами, благодаря которым распространяется сигнал. Прибор оснащен источником питания, простые модели работают на батарейках.

Приборы бывают стационарными и переносными. В первом случае устанавливаются на объекте, начинают срабатывать при приближении собаки к объекту. Во втором случае можно носить с собой во избежание встречи с агрессивными животными.

Плюсы и минусы

Безусловным плюсом всех отпугивающих устройств считается их безопасность для человека, а также:

  1. Моментальное воздействие на животное ультразвукового или электронного прибора.
  2. Удобство при использовании, достаточно вынуть из чехла кармана, либо нажать кнопку, имеющуюся на всех современных приборах.
  3. Высокая эффективность устройств.
  4. Эффективность работы приборов независимо от времени суток погодных условий.
  5. Компактные размеры защитных устройств.
  6. При использовании не требуются навыки.
  7. Начинают действовать на расстоянии 25-30 метров.

Как сделать своими руками ультразвуковой

Чтобы собрать ультразвуковую модель, следует подобрать микросхему и 5 транзисторов.

1. Описание схемы

Данная забугорная схема состоит из:

  1. Стандартного таймера 555, частота 40 кГц.
  2. Усилителя на транзисторах ТР1.
  3. Таймера 555 IC2,формирующего противофазный сигнал.
  4. Ультразвукового преобразователя.
  5. Выключателя питания в виде кнопки.
  6. Свинцово–кислотного аккумулятора при использовании устройства в стационарном режиме.

Необходимые материалы и инструменты:

  1. Потребуется для сборки пъезоизлучатель, позаимствовать можно их динамика старых колонок, музыкальной шкатулки, калькулятора.
  2. Корпус можно взять от рации, вышедшей из строя китайской аппаратуры.
  3. Батарейки 9В
  4. Транзисторы типа КТВ816
  5. Диодопечатная плата
  6. Пъезосирена, подойдет от автомобиля
  7. Осциллограф
  8. Индикатор, светодиоды
  9. Резистор, подойдет от старого телевизора.

Пошаговое руководство:

  1. Собрать генератор.
  2. Отрегулировать частоту при помощи резистора R 3, на выходе схемы должны получиться 2 противофазных сигнала, частота 25 кГц3.
  3. Подключить излучатель к дросселюлю.
  4. Подключить через стабилитрон напряжение 5,6 В, светодиод Д2.
  5. Подсоединить индикатор для разряда батареи, для включения устройства – светодиод Д3.
  6. Установить частоту25 кГц резистором Р35.
  7. Проверить работу импульсов на излучателе, используя осциллограф.
  8. Если вариант сборки – стационарный, излучателей использовать в устройстве больше, до 10 шт.
  9. Установить попутно мощные транзисторы IRF640.

Как сделать электронный отпугиватель

  1. При малейших знаниях электроники собрать прибор совсем нетрудно. Не потребуются и большие финансовые затраты. Необходимо приобрести микросхему, транзисторы. Для регулирования частоты звука потребуется создание дополнительного узла, состоящего из резисторов, транзисторов и диодов, предназначенных для защиты на случай переполюсовки.
  2. После сборки прибора нужно проверить сопротивление резисторов, чтобы нагрузка на них подавалась равномерно, потребуется дополнительная установка пьезокерамического излучателя.
  3. Питание для отпугивателя – стандартная крона, напряжение -9 В.
  4. Светодиодный фонарик встраивается в передней части корпуса.
  5. Чтобы увеличить мощность, желательно установить под крону 8 батареек (стандарт АААА), емкость 300мА/ч.
  6. Суть электронного устройства – срабатывание генератора высокочастотных импульсов при приближении собаки. Частота не ощущаема для человека, животное же слышит шум генератора очень хорошо.

Источник

Читайте также:  Григорий собака зомби что с ним сейчас

О собаках © 2021
Внимание! Информация, опубликованная на сайте, носит исключительно ознакомительный характер и не является рекомендацией к применению.
